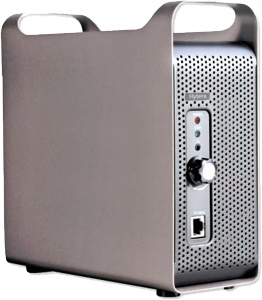

Портативный ретранслятор Hytera TR-50 предназначен для стационарной установки или оперативного развертывания на объектах при возникновении задачи расширения зоны покрытия радиосвязи. Высокая надежность ретранслятора в сочетании с простотой управления и эксплуатации позволяет их использовать для обеспечения радиосвязью в больших помещениях, зданиях, гостиницах, ресторанах, в транспортных службах и т.п. Ретранслятор имеет выходную мощность 4,5 Вт при 50% цикле на диапазоне частот VHF или UHF.
Ретрансляторы рассчитаны на работу в различных условиях, но избегать без прямого попадания влаги. Корпус ретранслятора изготовлен из алюминия. Ретрансляторы соответствуют стандарту MIL-STD 810 C/D/E/F.
Режимы работы ретранслятора отображаются светодиодами. На передней панели расположены: динамик, регулятор уровня громкости, разъем для подключения микрофона. Внутри корпуса имеется место для установки дуплексера. Питание ретранслятора напряжение: переменное 100-240 В или постоянное 10,2-14,6 В. Возможно подключение резервного питания с функцией подзарядки. Охлаждение ретранслятора обеспечивает вентилятор с терморегулированным контролем. Программирование осуществляется через компьютер, через специальное программное обеспечение.
Краткие технические характеристики Hytera TR50 :
| Основные характеристики |
TR-50 |
| Диапазон частот, МГц |
VHF: 136…174, UHF: 400…470 |
| Количество каналов |
1 |
| Шаг сетки частот, кГц |
25/12,5 |
| Напряжение питания, В |
Переменного тока |
100…240 |
| Постоянного тока |
10,2…14,6 |
| Ток потребления (максимальный), А: |
Режим ожидания |
<0,2 |
| Прием |
<0,8 |
| Передача |
<2,2 |
| Стабильность частоты, % |
+0,00025 |
| Рабочая температура, °С |
-30…+60 |
| Размеры, мм |
218х90х222 |
| Вес, кг |
2,9 |
| Приемник |
TR-50 |
| Чувствительность, мкВ |
0,35 мкВ (12 дб SINAD) |
| Избирательность по соседнему каналу |
-60 дБ @ 12,5 кГц / -70 дБ @ 25кГц |
| Интермодуляционная избирательность |
60 дБ @ 12,5 кГц / 65 дБ @ 25 кГц |
| Сигнал/шум, S/N |
40 дБ @ 12,5 кГц
45 дБ @ 25 кГц |
| Звуковая мощность, Вт на внутренний динамик |
0,5 |
| Коэффициент нелинейных искажений звука, % |
<5 |
| Передатчик |
TR-50 |
| Выходная мощность, Вт |
4,5 + 0,5 |
| Уровень побочных радиоизлучений, дБ |
-70 |
| Уровень паразитной частотной модуляции |
-40 дБ @ 12,5 кГц
-45 дБ @ 25 кГц |
| Коэффициент нелинейных искажений, % |
<5 |
Aксессуары HYT TR-50
- BRK06 - Набор для инсталляции внешнего дуплексера
- DK01 - Дуплексер (Диапазон частот: 450-470МГц)(Tx/Rx Split:8-15МГц)
- DK02 - Дуплексер (Диапазон частот: 336-370МГц)(Tx/Rx Split:10МГц)
- DK03-Дуплексер (Диапазон частот: 380-470МГц)(Tx/Rx Split:5-20МГц)
- DK06 - Дуплексер (Диапазон частот: 130-176МГц)(Tx/Rx Split:4.5-13МГц)
- DK07 -Дуплексер (Диапазон частот: 400-480МГц)(Tx/Rx Split:5-10МГц)
- DK10 - Дуплексер (Диапазон частот: 350-390МГц)(Tx/Rx Split:5-10МГц)
- PC14 - Кабель для программирования передатчика ретранслятора
- PC15 - Кабель для программирования приемника ретранслятора
- PWC03 - Кабель питания
- SM08R1 - Коммуникатор
- TR50 ПО - Программное обеспечение
|
